基本參數/PARAMETER
| 工作溫度 | -30℃to+80℃ |
| 額定電流 | 50mA.12V DC |
| 絕緣電阻 | 100mΩ min.100V DC |
| 介電強度 | 250V AC for 1 min |
| 接觸電阻 | 100mΩ max |
| 開關行程 | 0.3±0.15mm |
| 高 度 |
4.3/4.5/5.5/6.5/7/7.5/8/8.5/9/9.5/10/10.5/11/12mm |
| 按 力 | 100gf/160gf/260gf |

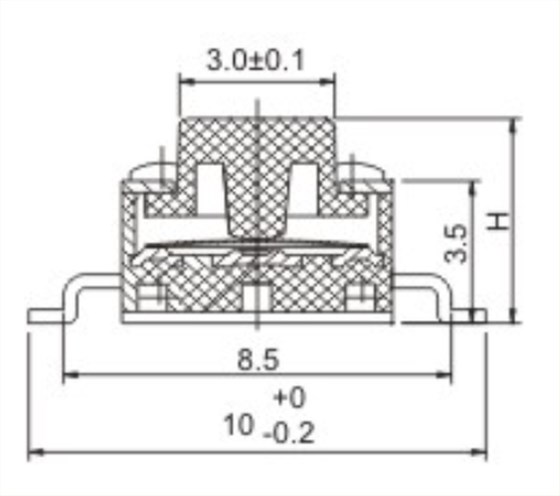

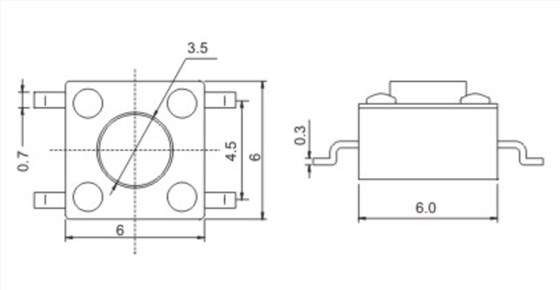

外形圖/Specifications
安裝孔尺寸圖/Mounting hole dimensions
電路圖/Schematic

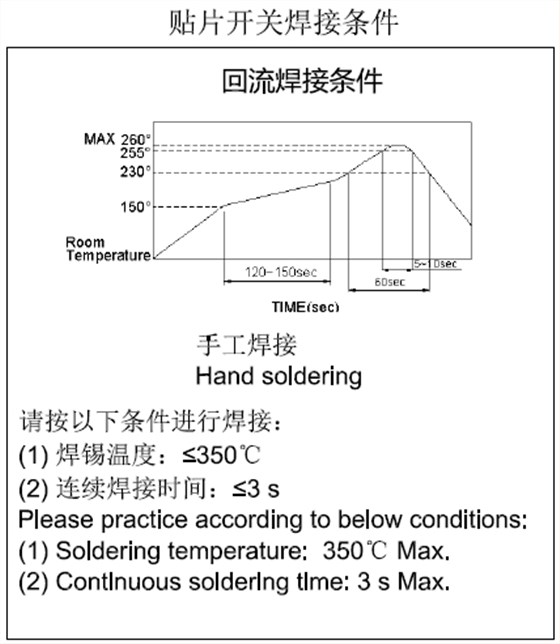

焊接條件/Welding conditions
注意事項/Precautions
貼片式輕觸開關系列使用注意事項：
1. 考慮清洗觸摸開關時，請協商。
2. 請不要從觸摸開關上面浸入助焊劑。
3. 請不要事前在開關端子及印刷電路板的零部件貼裝面上涂助焊劑。
4. 進行第2次焊接時，應在開關回復到常溫之后進行。
